laboratorio ping


PING' el acrónimo de Packet Internet Groper, el que puede significar "Buscador o rastreador de paquetes en redes
ICMP
Protocolo ICMP ( internet control Messenger protocol) es un subprotocolo de ip diseñado para el control de la comunicación entre dos servidores este manda un Echo Request (Petición eco) es un mensaje de control que se envía a un host con la expectativa de recibir de él un echo reply (Respuesta eco). Esto es conocido como PING y es una utilidad del protocolo ICMP.



Para utilizar esta herramienta veamos sus opciones

Usar ping  [-LRUbdfnqrvVaA] [-c  count] [-i interval] [-w deadline]
                   [-p pattern]  [-s packetsize] [-t TTL]  -Iinterface or addres]
                   [-M mtu discovery hint]  [-S sndbuft
                  [-T timestamp option] [-Q tos][hop1….]  destination
Syntaxis
ping <opciones de ping> <destino o taget>


-a:         Ping audible.
-A:        ping de  adaptación. Intervalo interpacket adapta en tiempo de ida y vuelta, de modo que
             Efectivamente no más de uno (o más, si se establece la precarga) sondas sin respuesta
             Presentes en la red. Intervalo mínimo es de 200 milisegundos, si no es super-usuario. En las
             redes de baja RTTeste modo es esencialmente equivalente al flood mode osea el modo
             Inundación o casi denegación de servicio .
-b:        Permitir hacer ping a una dirección de difusión broadcast.
-B:        No dejar al ping al modificar dirección origen de las sondas. La dirección se une al
             Seleccionar el ping
-c         establece un tiempo de vida en los paquetes echo request y espera hasta que el tiempo
             limite expire o termine para los paquetes echo reply
-d:        Establezca la opción SO_DEBUG en el socket que se utiliza. Esta opción de socket no se
             utiliza.
-F         etiqueta de flujos: Asignar y configurar 20 etiquetas de flujo de bits en los paquetes de
             solicitud de eco. Si el valor es cero, el núcleo asigna etiqueta de flujo aleatorio.
-f:         ping Flood. Por cada ECHO_REQUEST enviado un punto "." Se imprime, mientras que para
            siempre ECHO_REPLY con tecla backspace visualizaras los paquetes perdidos de manera
           rapida.. Si no se le da descanso, se pone a cero y el intervalo de salidas de paquetes tan
          rápido como ellos regresan o cien veces por segundo, lo que sea mas rapido. Sólo el super-
           usuario puede utilizar esta opción con un intervalo de cero.
-i intervalo: Espera segundos de intervalo entre el envío de cada paquete. El valor predeterminado
           es esperar  un segundo entre cada paquete normalmente o no esperar en el modo flood.
           Sólo super-usuario puede establecer el intervalo de valores menos 0,2 segundos.
-I       interface address           Interfaz de dirección: dirección origen IP numérica o el nombre del
           dispositivo.
-l        precarga: Si se especifica preload, ping envía muchos paquetes sin esperar respuesta. Sólo
           el super-usuario puede seleccionar precarga más de 3.
-L:      Suprimir bucle de paquetes de multidifusión. Esta marca sólo se aplica si el destino ping es
           una dirección de multidifusión
-n:      Sólo salida numérica. No se hará ningún intento para buscar nombres simbólicos para las
           direcciones de host.
-p   pattern: Puede especificar un máximo de 16 bytes "pad" para completar el paquete que se
          envía. Esto es útil para el diagnóstico de problemas de datos que dependen de una red. Por
          ejemplo,-p ff hará que el paquete enviado a ser llenado con unos.
-Q  tos:          Set de Calidad de bits de servicios relacionados en datagramas ICMP. tos pueden ser
            decimal o   número hexadecimal.
               Tradicionalmente (RFC1349), éstas se han interpretado como: 0 para reservada (que actualmente se redefine
                como el control de congestión), 1-4 para el tipo de servicio y 5-7 para Precedencia.
                Posibilidades de ajuste para el tipo de servicio son: costo mínimo: 0x02, fiabilidad: 0x04, rendimiento: 0x08,
               bajo  retardo: 0x10.TOS múltiples bits no se deben establecer de forma simultánea.
               Ajustes posibles para el rango especial Precedencia de prioridad (0x20) para control de la red (0XE0). Usted
               debe ser root (capacidad CAP_NET_ADMIN) para utilizar el valor crítico o mayor prioridad. No se puede
                establecer 0x01 bit (reservado) a menos ECN se ha habilitado en el kernel.
               En RFC2474, estos campos se ha redefinido como Servicios de 8 bits diferenciados (DS), que consta de: bits 0-1
                de datos separados (ECN se utilizará, aquí), y los bits 2-7 del Punto de código de servicios diferenciados (DSCP).
-q:       salida silenciosa. No se muestra nada, excepto las líneas de resumen al comenzar y al
            terminar.
-R:       ruta de grabación. Incluye la opción RECORD_ROUTE en el paquete ECHO_REQUEST y
            muestra el buffer de ruta en los paquetes devueltos. Tenga en cuenta que la cabecera IP es
            sólo lo suficientemente grande para nueve de estas rutas. Muchos hosts ignoran o
            descartan esta opción.
-r:        Omitir las tablas de rutas normales y enviar directamente a un host en una interfaz
            conectada. Si el ordenador no está en una red conectada directamente, se devuelve un
            error. Esta opción se puede utilizar para hacer ping a un host local a través de una interfaz
           que no tiene ruta por ella proporciona la posibilidad-I también se usa.
-s packetsize: Especifica el número de bytes de datos a enviar. El valor predeterminado es 56, lo
          que se traduce en 64 bytes de datos ICMP cuando se combinan con los 8 bytes de datos de la
          cabecera ICMP.
-S sndbuf: Conjunto sndbuf socket. Si no se especifica, se selecciona en el búfer no más de un
            paquete.
-t TTL:          Ajusta el TTL de ip.Configure las opciones especiales de fecha y hora de PI: opción
                     timestamp-T. opción de marca de tiempo puede ser tsonly (sólo marcas de tiempo),
                    tsandaddr (marcas de tiempo y direcciones) o tsprespec host1 host2 [[[host3 host4]]]
                    (marca de tiempo saltos especificados previamente).
-M hit:     Seleccione Ruta estrategia MTU Descubrimiento. pista puede ser hacer (prohibir la
              fragmentación, incluso uno local), quieren (hacer la detección de PMTU, fragmento
              localmente cuando el tamaño del paquete es grande), o no haga( DF (Direction flag, Direccion).
                 Designa la dirección hacia la izquierda o hacia la derecha para mover o comparar cadenas de caracteres.)
-U:          imprime la latencia de usuario a usuario de manera completa  (el comportamiento
               anterior). Normalmente de ping imprime tiempo de ida y vuelta de la red, que puede ser
               diferente f.e debido a errores de DNS.
-v:         salida detallada.
-V:        muestra versión y finaliza.
-w deadline: Especifique un tiempo de espera, en segundos, antes de ping salidas
             independientemente de cuántos paquetes se han enviado o recibido. En este caso de ping
             no se detiene después de ser enviar los paquetes estos son contados  , espera, ya sea para
             esperar hasta que expira o hasta que las sondas de recuento son contestadas o por alguna
             notificación de error de la red.


Para abrir el comando ping y sus opciones abrimos una Shell y escribimos ping

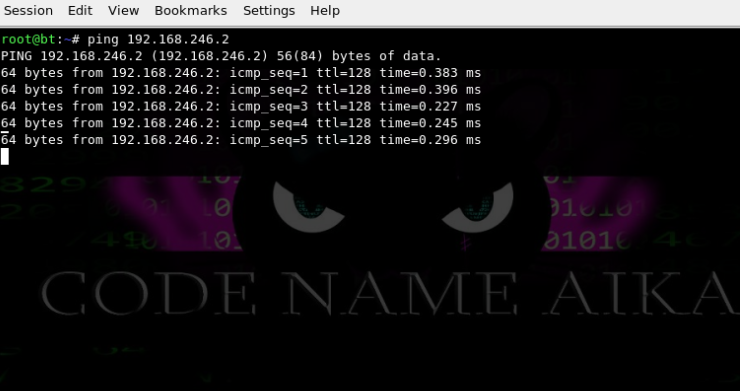

Para este primer ejemplo le haremos un ping sin opciones a un host con esto me refiero que puede ser  una ip común y corriente o puede ser el nombre de un dominio por ejemplo
Ping google.com por lo general siempre usamos este comando para verificar la conexión lo la salida a internet






En este ejemplo se utiliza la opción –A  para realizar un envío de paquetes sin esperar una respuesta con un tiempo preestablecido de 200 milisegundos



quí vemos el resultado de esta herramienta vemos que envía paquetes con un tamaño de 64 bytes a la dirección 192.168.246.2 con un TTL de 128 y se ah enviado cada paquete con un intervalo de respuesta de 100 milisegundos a 200 milisegundos

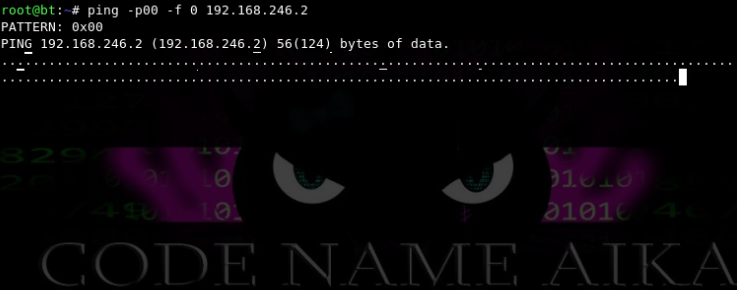

En este caso será la opción –p que esta especificando el patrón de bits será 0x00 la opción –f nos indica que las solicitudes serán impresas con un “.” Con la tecla backspace podremos visualizar los paquetes perdido




En este caso realizaremos un ejercicio que puede entorpecer la maquina ya que hay que tomar en cuenta que todos los paquetes ICMP son devueltos por ellos se les dice paquetes de echo o eco
Aquí la opción -A  enviara los paquetes sin esperar respuesta enviando paquetes de manera muy rápida relativamente  con la opción –Q especificamos que tipo de servicio en bits utilizaremos en este ejemplo será solo para ejemplificar como será puede ser 0x01 o 0x08 con la opción –s indicaremos el tamaño del paquete que será enviado en este caso es un paquete de 6507 bits enviados con un intervalo de 0 a 200 milisegundos esto casi seria como un ataque flood pero esto lógicamente ara que nuestras dos máquinas virtuales se atonten y lo hago para que vean que efectos tiene en un host y que pues no sería recomendable realizar esta actividad en un entorno real ya que hace mucho ruido para que veas  a lo que me refiero ve el video de implementación


 recuerda bajar este pequeño tutorial en pdf y ver el video de implementacion
